TP1 MODUL 1 UP UC
Percobaan III
DIP Switch dan LED dot matrix
1. Prosedur [back]
- Rangkailah seperti rangkaian berikut
- Buka Arduino IDE dan masukan listing program
- Upload program ke arduino
- aktifkan 3 switch dan amati keluarannya pada LED DOT MATRIKS
2. Foto Hardware dan diagram blok [back]
1. Arduino Uno
2. Dip Switch 8
3. Dot Matrix
4. MAX7219
6. Ground
Diagram Blok:
3. Rangkaian Simulasi dan Prinsip Kerja [back]

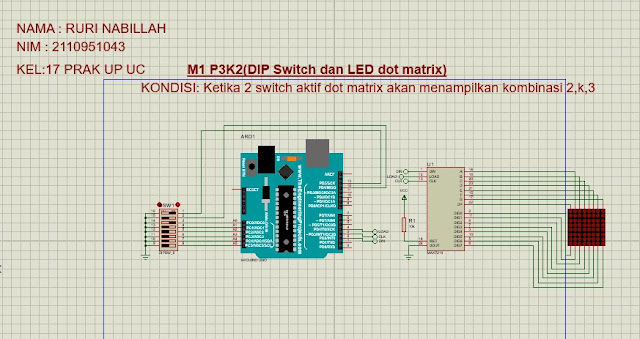

Gambar 1. Rangkaian Simulasi.
Prinsip Kerja:
Pada rangkaian percobaan 3 kondisi 2 ini menggunakan Dip Switch dan LED dot matrix. Dip Switch yang berfungsi sebagai input dan Matrix berfungsi sebagai output. Dimana ketika ada dua buah switch on 1 (High) maka output pada Dot matriks akan menampilkan "2, k, 3". Dan ketika lebih/kurang dari dua switch yang on 1 (HIGH) maka outputnya akan menyalakan LCD Dot Matriks pada Matrix sesuai barisan urutan switchnya.
4. Flowchart dan Listing Program [back]
Flowchart:
 |
| FLOWCHARCT PERCOBAAN 3 KONDISI 2 |
- Listing Program:
// Menampilkan angka 2, k, dan 3 secara berurutan jika 2 saklar aktif
if (activeSwitches == 2) {
byte pattern1[] = { B00011000, B00100110, B00000110, B00001100, B00011000, B00110000, B11111111, B11111111 }; // Pola LED untuk angka 2
byte patternK[] = { B11100000,B11110000,B11011000,B11011000,B11110000,B11100000,B00000000,B00000000}; // Pola LED untuk huruf k
byte pattern3[] = { B00011110, B00100001, B00100001, B00100001, B00100001, B00011110, B00000000, B00000000 }; // Pola LED untuk angka 3
// Menampilkan angka 2
for (int i = 0; i < 8; i++) {
lc.setRow(0, i, pattern1[i]);
delay(100); // Delay untuk efek tampilan
}
// Menampilkan huruf k
for (int i = 0; i < 8; i++) {
lc.setRow(0, i, patternK[i]);
delay(100); // Delay untuk efek tampilan
}
// Menampilkan angka 3
for (int i = 0; i < 8; i++) {
lc.setRow(0, i, pattern3[i]);
delay(100); // Delay untuk efek tampilan
}
} else {
// Menampilkan pola LED sesuai dengan status saklar DIP seperti sebelumnya
for (int i = 0; i < 8; i++) {
if (digitalRead(DIP_Pins[i]) == LOW) {
patterns[i] = B11111111; // Mengatur semua LED menyala jika sakelar diaktifkan
} else {
patterns[i] = 0; // Mengatur semua LED mati jika sakelar tidak diaktifkan
}
}
// Menampilkan pola LED pada dot matrix
for (int row = 0; row < 8; row++) {
lc.setRow(0, row, patterns[row]);
}
}
delay(100); // Delay untuk tampilan LED stabil
}
5. Kondisi [back]
Ketika 2 switch aktif dot matrix akan menampilkan kombinasi 2,K,3
6. Video Simulasi [back]
7. Download File [back]
- HTML↠ klik disini
- Rangkaian Simulasi ↠ klik disini
- Gambar Simulasi ↠ klik disini
- Video Simulasi ↠ klik disini
- Listing Program ↠ klik disini
